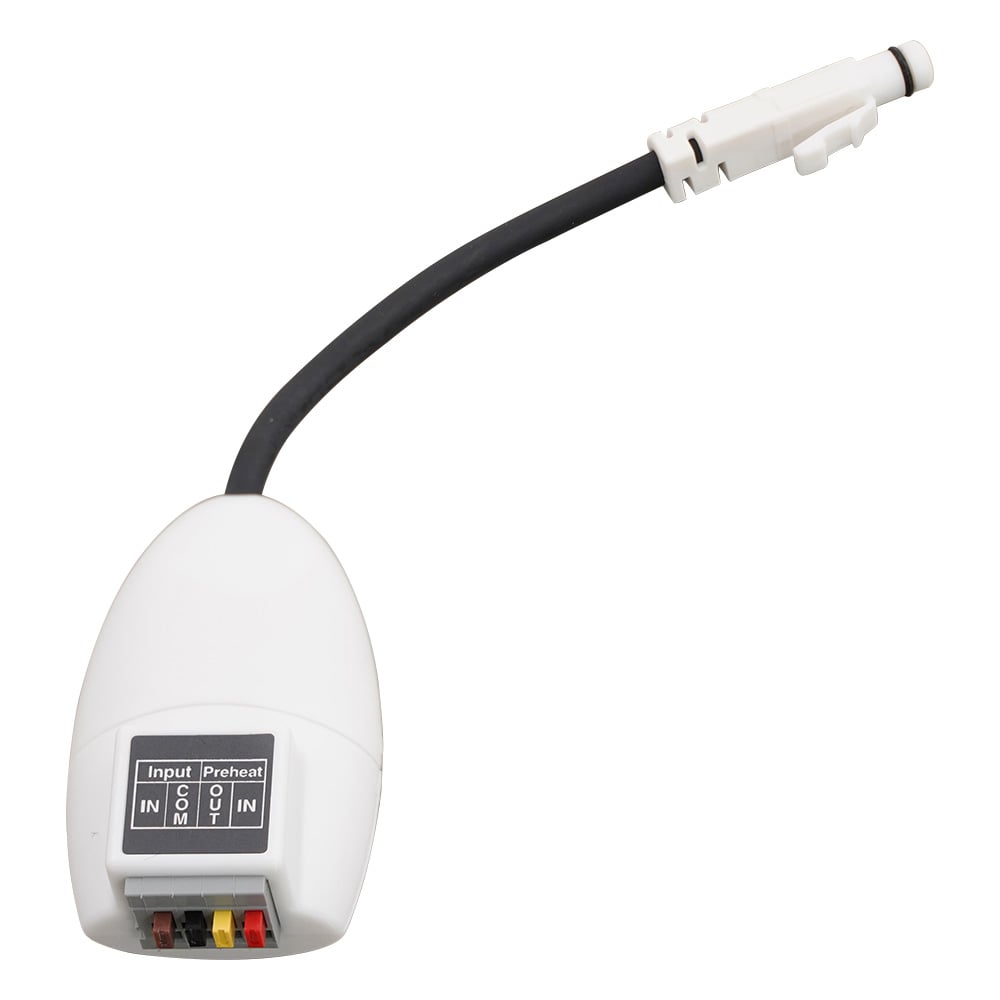

電圧モジュール　VIM-3010

Name: 電圧モジュール VIM-3010
Price: 7315 JPY
Availability: InStock

仕様

対応機種：TR-55i-V、RTR505B、RTR505BL材質：本体/ポリカーボネート、配線/塩化ビニール被覆電線測定対象：電圧入力電圧範囲：0～999.9mV、 0～22V破壊電圧：±28V測定分解能：0～400mV：0.1mV400mV～800mV：0.2mV800mV～999mV：0.4mV999mV～3.2V：1mV3.2V～6.5V：2mV6.5V～9.999V：4mV9.999V～22V：10mV測定精度：モジュール温度／-40～10℃：±1mV+読み値の0.5%10～40℃：±0.5mV+読み値の0.3%40～80℃：±1mV+読み値の0.5%入力インピーダンス：mVレンジ／約3MΩ、 Vレンジ／約1MΩプレヒート機能：3V～20V100mAまでスイッチ可能, 1秒分解能で1秒から999秒までコンデンサ負荷は330μF以下(*)センサ接続部：電線差込型(4端子)適合電線：単線／φ0.32～φ0.65mm (AWG28～AWG22)、推奨φ0.65mm (AWG22)、撚線／0.32mm2 (AWG22)、素線径φ0.12mm以上ムキしろ：9～10mm動作環境：-40℃～80℃, 湿度90%以下(結露しないこと)蔵

型番：

VIM-3010

JANコード：

4589413191056

荷姿サイズ：

W:75 D:105 H:15 mm
0.03kg

商品コード：

61-8494-13
入り数：

1個

当社在庫[?]：
仕入先在庫：
出荷目安：

販売価格：￥7,315

ポイント獲得： 73pt

数量

商品のお問い合わせ

納期について

その他バリエーション・タイプ

ティアンドデイ

熱電対モジュール　TCM-3010

対応機種：TR-55i-TC、RTR-505-TC、RTR-505-TCL、RTR505B、RTR505BL測定対象：温度対象センサ、熱電対センサ：K, J, T, Sタイプ測定範囲：-199～1700℃(センサの耐熱温度範囲内に限る)測定分解能：K, J, Tタイプ／ 0.1℃、Sタイプ／約0.2℃測定精度：冷接点補償精度(センサーの誤差は含みません。)-40～10℃：±0.5℃10～40℃：±0.3℃40～80℃：±0.5℃熱電対測定精度：K, J, Tタイプ／±0.3℃+読み値の0.3%、 Sタイプ／±1℃+読み値の0.3%センサ接続部：ミニチュア熱電対コネクタ(熱電対センサの取り付けには、熱電対センサ用ミニチュアプラグが必要です。)動作環境：-40℃～80℃, 湿度90％以下(結露しないこと)

商品コード: 61-8494-10

入数: 1個

当社在庫[?]

出荷目安

販売価格：￥8,360

数量

ティアンドデイ

Ptモジュール　PTM-3010

対応機種：TR-55i-Pt、RTR-505-Pt、RTR-505-PtL、RTR505B、RTR505BL測定対象：温度対象センサ：Pt100(3線式、4線式)、Pt1000(3線式、4線式)4線式センサの場合、1本は未接続で使用します。測定範囲：-199～600℃(センサの耐熱温度範囲内に限る)測定分解能：0.1℃測定精度：モジュール温度(センサの誤差は含みません。)-40～10℃ : ±0.5℃+読み値の0.3%10～40℃ : ±0.3℃+読み値の0.3%40～80℃ : ±0.5℃+読み値の0.3%センサ接続部：ネジ止め端子台、3端子、角座金付き(3-M3.5)動作環境：-40～80℃, 湿度90%以下(結露しないこと)

商品コード: 61-8494-11

入数: 1個

当社在庫[?]

出荷目安

販売価格：￥7,315

数量

ティアンドデイ

4-20mAモジュール　AIM-3010

対応機種：RTR505B、RTR505BL測定対象：4-20mA入力電流範囲：0～20mA(40mAまで動作可能)測定分解能：0.01mA測定精度：モジュール温度-40～10℃ : ±0.1mA+読み値の0.3%10～40℃ : ±0.05mA+読み値の0.3%40～80℃ : ±0.1mA+読み値の0.3%入力抵抗：100Ω ±0.3Ωセンサ接続部：電線差込型プラス(＋)2端子並行, マイナス(‐)2端子並行計4端子適合電線：単線／φ0.32～φ0.65mm (AWG28～AWG22)、推奨φ0.65mm (AWG22)、撚線／0.32mm2 (AWG22),、素線径φ0.12mm以上ムキしろ：9～10mm動作環境／-40℃～80℃、湿度90%以下(結露しないこと)

商品コード: 61-8494-12

入数: 1個

当社在庫[?]

出荷目安

販売価格：￥7,315

数量

ティアンドデイ

パルス入力ケーブル　PIC-3150

対応機種：TR-55i-P、RTR505B、RTR505BL材質：塩化ビニール(被覆電線)測定対象：パルス数入力信号：無電圧接点入力電圧入力：0～27V (破壊電圧 : -5V, +27V)検出電圧：Lo: 0.5V 以下、 Hi: 2.5V 以上チャタリングフィルタ ON: 15Hz以下、 OFF: 3.5kHz以下0-3V矩形波信号において：Highレベルパルス幅チャタリングフィルタON：35ms以上チャタリングフィルタOFF： 180μs以上Lowレベルパルス幅チャタリングフィルタON：12ms以上チャタリングフィルタOFF：100μs以上応答極性：Low→Ｈｉｇｈ/High → Loｗのどちらかを指定カウント可能最大数：61439/ 記録間隔入力インピーダンス：約100KΩプルアップ最大ジッタ幅通常／0.01秒程度、通信時／0.1秒程度上記はTR-55i-Pに接続して使用する場合の仕様です。
